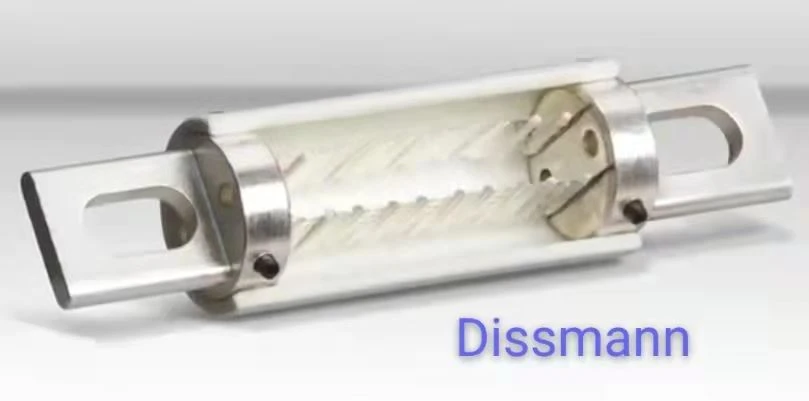

A nagyfeszültségű biztosítéknak, más néven nagy megszakítóképességű AC nagyfeszültségű áramkorlátozó biztosítéknak a következő két jellemzője van: az egyik a rövidzárlati áram megszakítása (nagy megszakítóképesség); Másodszor, jelentős áramkorlátozó hatása van, és az áramot levágták, mielőtt a zárlati áram elérné a maximális értéket.
A nagyfeszültségű biztosítékok tartalék biztosítékokra, univerzális biztosítékokra és biztosítékokra oszthatók a teljes körű védelem érdekében.
A tartalék biztosíték megszakíthatja az áramkört a biztosítékcső a névleges áram 2-3-szorosával a maximális névleges hibaáramig, a szakadási áram között az általános biztosíték megszakíthatja az áramkört az egyórás áramhatástól a legnagyobb szakadási áram névleges hibaáramig, a biztosítékkal ellátott védelem teljes tartománya a névleges áramnál többet nyithat a hibaáram maximális névleges szakadási áramáig.
A kvarchomok alacsony túlterhelési áramtörési teljesítménye nagyon gyenge, ami az egyik nehezen megoldható probléma. Az áramkorlátozó biztosítékok kis túlterhelési árammegszakítási teljesítményének javítása és a különböző védelmi tartományok elérése érdekében számos hatékony intézkedést tettek, például az olvadékszerkezet megváltoztatását vagy a különböző típusú biztosítékokkal való kombinálást. Az alábbiakban ismertetett szerkezetek ilyen módon valósulnak meg.
(1) Korlátozott áramlású és sugár típusú nagynyomású teljes tartományú biztosíték. A kvarchomok áramkorlátozó hatása miatt az áramkorlátozó biztosíték erősen képes megtörni a nagy hibaáramot, míg az alacsony túlterhelési áramot nehéz megtörni. A sugárbiztosító erős megszakítási teljesítménnyel rendelkezik az alacsony túlterhelési áram mellett, de nehéz megtörni a nagy hibaáramot. A két előny kombinálásával teljes körű biztosítékot alkothatunk. A sugárzó rész egy kis sugárcsövet fogad be, a cső gáztermelő anyagból készül, és a kilökött ívet kvarchomok és más ívoltó közeg nyeli el.
A teljes körű biztosíték korlátozott áramerősségből és vákuum típusúból áll. A vákuumbiztosíték jellemzője, hogy nagy áram esetén nem tudja korlátozni az áramerősséget, de alacsony áram esetén könnyen megszakítható. A kettő kombinációja teljes körű védelmet nyújt.
⑶ Az olvadék egy teljes -tartományú biztosíték, amely két különböző olvadáspontú fémből áll sorba. A biztosíték olvadéka alacsony olvadáspontú fémből (például arany szilícium ötvözetből) áll a szalag ezüst olvadék közepén, és a gáztermeléshez szükséges segédíves oltócső kívül található. Az alacsony olvadáspontú fém részt kis áram megszakítására, az ezüst olvadékot pedig a nagy áram korlátozására és megszakítására használják. Ez lehetővé teszi, hogy a teljes biztosíték megbízhatóan letörjön a minimális olvadási áramról a névleges maximális törési áramra.
(4) Kohászati hatáspontokat használtak az áramkorlátozó biztosítékok megszakítási teljesítményének javítására alacsony túlterhelési hibaárammal. Az általános áramlást korlátozó biztosítékcsíkban az ezüst olvadék felülete alacsony olvadáspontú fémgolyóval (például óngyöngyökkel stb.) van lerakva, így a kohászati hatás alkalmazása kis túlterhelési áramban megolvad, kis túlterhelési áram megszakítása, és általános áramláskorlátozó biztosíték a nagy rövidzárlati áram megszakításához.
A teljes tartományú áramkorlátozó biztosíték mechanikai erővel széthúzza a túlterhelési áramon átfolyó olvadék keskeny nyakát, hatékonyan kioltva az ívet a kvarchomokban. Érje el a kis túlterhelési áram megszakításának célját. A szerkezet az, hogy a csillagváz egyik karját egy mozgatható rúd helyettesíti. A mozgatható rúd körüli olvadék speciális keskeny nyakkal rendelkezik, így a rúd mozgás közben mechanikusan eltörik.
A közelében lévő homok nem lesz összenyomva. A mozgó rudat a gázgenerátor által termelt gáz hajtja meg. A túlterhelési áram addig növeli az elsődleges olvadék ellenállását, amíg meg nem haladja a szekunder olvadék ellenállását. Az áram átkerül a szekunder olvadékba, ami a szekunder olvadék megolvadását idézi elő, meggyújtja a gázgenerátort, nagynyomású gázt termel, átnyomja a mozgó rudat az aktuátoron, megnyújtja a keskeny nyakon keletkező túlterhelési áramívet, lehűl a kvarchomokban és kioltja a nulla keresztezést.
⑹ Ez egy speciális szerkezetű, teljes körű SF6 biztosíték. Az SF6 gáz ívoltási elve eltér a fent említett szerkezetektől. Amikor a hibaáram az olvadék megolvadását és ívét idézi elő, az ívet SF6 gázban forgatják, megnyújtják és lehűtik mágneses tér hatására, amíg ki nem alszik, amikor az áram nulla értéken halad át. Mindegy a hibaáram, amíg ívet okozhat, addig ez így lesz.
⑺ Párhuzamos robbanás típusú áramkorlátozó a leválasztási területhez. Dinamit főbusszal és nagyfeszültségű áramkorlátozó biztosítékkal van felszerelve párhuzamosan, vezérlés, érzékelő rendszer (beleértve az érzékelőket és triggereket stb.) működését. A rendszer rövidzárlati hibája esetén az érzékelők érzékelik a rövidzárlatot, továbbítja a jeleket a vezérlőnek, a vezérlő elemzés céljából, ha meghaladja a beállított értéket, jelezheti a kioldó gyújtást, kioldó gyújtást, szerető vonalat, képezheti a kizárási zónát, az áramkör nem szakad meg, a hibaáram átkerül a párhuzamos áramkorlátozó biztosítékba, amelyet az áramkör szakadása{4} zár be. Ennek a fajta terméknek sokféle elnevezése van, felépítése, elve nagyjából megegyezik, több hazai gyártó is gyártotta, nagy a névleges áramerőssége, a legnagyobb egyedi 5000 A-ig, általában generátor, erőművi leágazó busz és nagy gyári transzformátor védelmére használják.
Érdemes megemlíteni, hogy sok olyan hibaáram-határoló van, amely már nem tartozik a biztosítékok fogalmába, és normál körülmények között alacsony, hiba esetén nagy impedanciájúak. Az ilyen típusú áramkorlátozók szupravezető típusú, teljesítményelektronikai típusúak, polimer PTC (pozitív hőmérsékleti együttható) ellenállás típusúak és így tovább.
Az áramkorlátozó biztosíték helyes kiválasztása és használata különösen fontos. Figyelembe kell venni az alapvető paraméterek és modellek kiválasztását, a védelmi jellemzők és a védett objektumok kombinációját és egyéb szempontokat. Egyes paraméterek kiválasztása empirikus, és néhányat pontosan kell kiszámítani. Ezen túlmenően gondoskodni kell a biztosítékok helyes beszereléséről és karbantartásáról, amit itt nem részletezünk.
Jelenleg az egy névleges áramú transzformátor védőbiztosítékok 500 A alatt vannak, nagyobb teljesítményű transzformátorvédelemhez használjon megszakítókat is. Ezért szükség van nagyobb névleges áramú biztosítékok kifejlesztésére, valamint néhány gazdaságos, többfunkciós és alacsony költségű termék kifejlesztésére. Különösen tovább kell javítani a gyártási technológia szintjét, a gyártási jellemzőket a stabil görbe hiba kis minőségű termékek. Biztosítsa az elektromos rendszer biztonságos és megbízható működését.
